產品簡介
旋轉式蓄熱式焚燒爐，也稱旋轉式RTO，其原理是有機廢氣經過旋轉分配閥進入蓄熱室預熱，然后進入氧化室，加熱升溫到800℃以上使有機廢氣氧化分解成CO2和H2O；從而凈化廢氣，并回收廢氣分解時所釋放出來的熱量，廢氣分解效率高達99.5 %，熱利用效率達到95%以上。旋轉式RTO實現爐體和閥門的相對獨立，同時便于安裝與維護，結構緊湊，占地面積小。廢氣通過連續運轉的旋轉分配閥交替均勻引入，氣流順暢，出口波動范圍小，12個蓄熱室交替工作，節約設備能耗。旋轉式RTO是我公司在消化、吸收國內外先進技術的基礎上，采取“引進+積累+改進+創新”的方式，自主研發設計的一款高效有機廢氣治理設備。
旋轉式RTO是通過旋轉閥的轉動，改變廢氣進入陶瓷的位置，實現蓄熱區與放熱區的交替轉換。陶瓷蓄熱體分成十二區，五個進風區，五個出風區，一個吹掃區，一個隔離區。每個蓄熱區依次經歷蓄熱-放熱-吹掃過程，周而復始，連續工作。

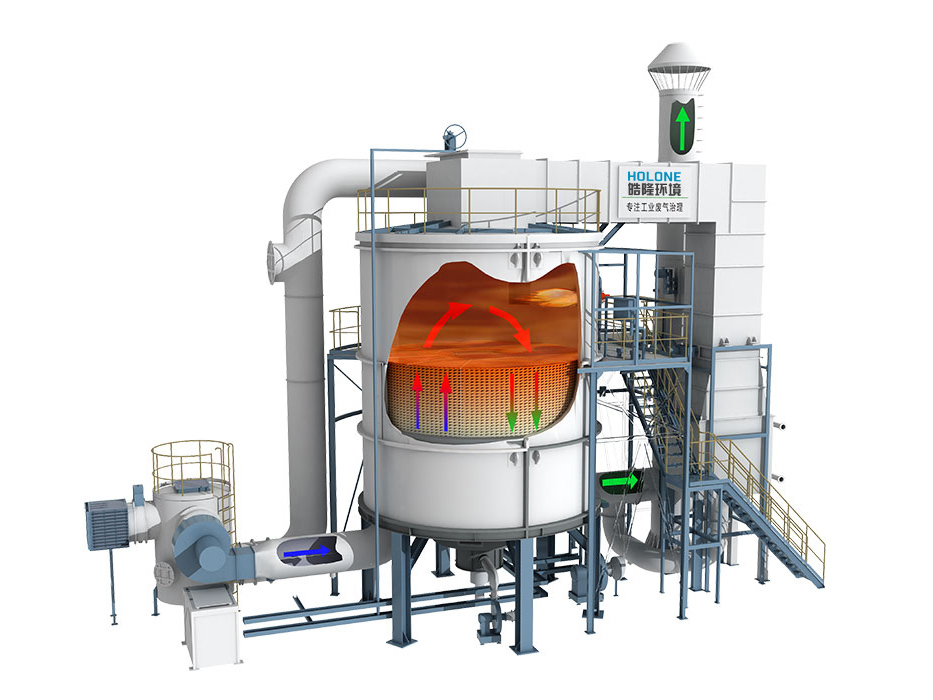

產品解剖圖
| 關鍵部位部件 | 作用優勢及特點 |
|---|---|
| 旋轉閥 | 實現廢氣風量分配，設備密封性高 |
| 陶瓷蓄熱體 | 用于熱能的儲存和釋放 |
| 燃燒器 | 用于廢氣燃燒 |
| 爐襯、保溫 | 降低爐體散熱率 |
技術原理及優勢

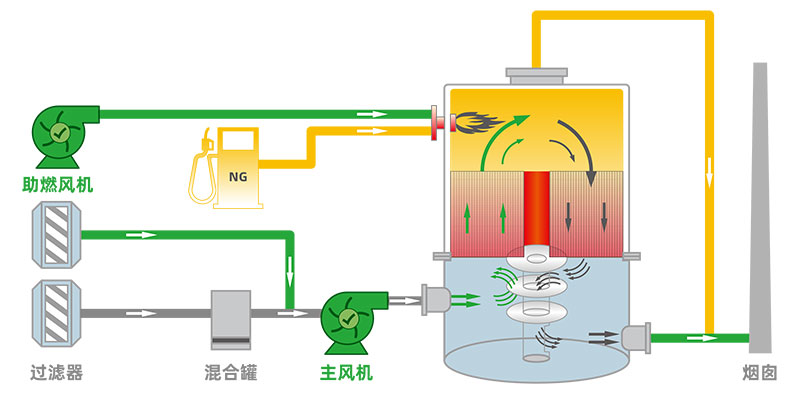

技術原理
有機廢氣通過廢氣收集裝置，將VOCs廢氣經高壓風機送入RTO系統中加熱，溫度提升后進行高溫氧化分解，最終轉化為無害的二氧化碳和水。本設備將燃燒后的高溫煙氣用蜂窩狀陶瓷蓄熱體把熱能回收并儲存，熱回收率高達95%，用于廢氣預熱，達到環保節能的目的。
優勢
● 設有安全泄溫閥，若燃燒室溫＞設置限值，泄溫閥開啟，確保安全溫度運轉；
● 整套系統采用PLC全自動化控制技術，節能省力，實現無人控制、自動報警，安全可靠；
● 設有泄爆口，若爐內壓力大幅度提升，泄爆口自動開啟，合理泄除壓力，確保正常運轉；
● 多級安全防護系統，確保蓄熱焚燒爐設備系統安全穩定運行；
● 壓力波動小，出口濃度波動小；
● 占地面積小。
適用范圍
行業：主要應用于涂裝、噴漆、烘爐廢氣、電子企業、醫藥化工、化工、印刷等領域。
風量：1000-100000Nm3/h
濃度：中高等濃度范圍≥1000mg/m3
組分：一種或多種組份

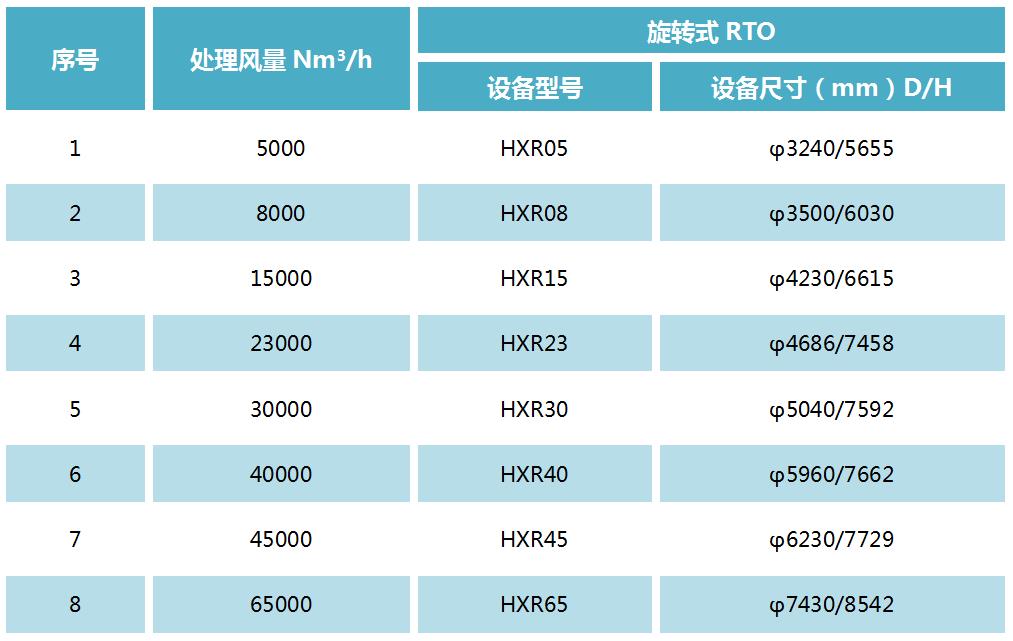

選型參數表/規格型號
